|
| الاسم التجاري: | WeiLi Resin® |
| رقم الطراز: | ول-A1000 |
| الـ MOQ: | 1 طن |
| سعر: | قابل للتفاوض |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 15T / الشهر |

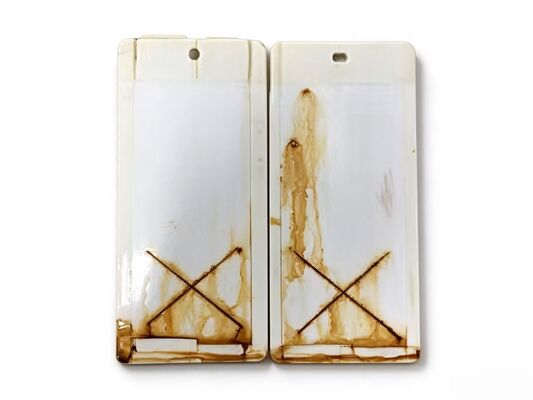

WL-A1000 هو مستحلب مائي مُحضر بالبلمرة المشتركة لمونومرات الأكريلات. يوفر التصاقًا ممتازًا ومقاومة فائقة للماء ورذاذ الملح، مما يجعله مناسبًا على نطاق واسع للاستخدام في البرايمرات والطبقات النهائية عبر مجموعة متنوعة من الركائز المعدنية.
| الخاصية | الوحدات | القيمة |
|---|---|---|
| المظهر | — | سائل أبيض حليبي |
| المحتوى غير المتطاير | % | 47 ± 1 |
| اللزوجة | mPa·s | 50–500 |
| درجة الحموضة | — | 7.0–9.0 |
| درجة حرارة تشكيل الحد الأدنى للفيلم (MFFT) | °C | 40 |
| رقم | الاسم | المحتوى | ماركة الإضافات |
|---|---|---|---|
| 1 | ماء منزوع الأيونات | 15.0 | — |
| 2 | BYK-190 | 1.0 | مشتت / BYK |
| 3 | DMEA | 0.1 | منظم درجة الحموضة |
| 4 | AD01 | 0.1 | مانع رغوة / Evonik |
| 5 | أسود الكربون M100 | 2.0 | أسود الكربون / Mitsubishi |
| 6 | كبريتات الباريوم | 19.0 | صبغة موسعة |
| 7 | كرومات السترونشيوم | 1.0 | صبغة مضادة للتآكل |
| 8 | GEL-0434 | 0.2 | مثخن |
| اطحن إلى نعومة ≤30 ميكرون | |||
| 9 | WL-A1000 | 50 | مستحلب مضاد للتآكل |
| 10 | DH-12 | 2.5 | مُجمّع |
| 11 | ZS-83 | 0.1 | مثخن |
| 12 | TWIN4100 | 0.2 | عامل ترطيب الركيزة |
| 13 | FLASH-X 150 | 0.5 | مثبط الصدأ الوميضي / HALOX |
| 14 | ماء منزوع الأيونات | 8.3 | — |
| الإجمالي | 100.00 | ||
| رقم | الاسم | المحتوى | ماركة الإضافات |
|---|---|---|---|
| 1 | ماء منزوع الأيونات | 8.4 | — |
| 2 | BYK-190 | 1.5 | مشتت / BYK |
| 3 | DF110D | 1.1 | مانع رغوة / Evonik |
| 4 | S-706 | 20.0 | ثاني أكسيد التيتانيوم |
| 5 | Nubirox 106 | 3.5 | صبغة مضادة للتآكل / Nubiola |
| اطحن إلى نعومة ≤20 ميكرون | |||
| 6 | WL-A1000 | 55.0 | مستحلب مضاد للتآكل |
| 7 | DMEA | 0.5 | منظم درجة الحموضة |
| 8 | TEXANOL | 3.0 | عامل تجميع / Eastman |
| 9 | Coa 2025 | 0.2 | مثخن |
| 10 | Coa ZS83 | 0.1 | مثخن |
| 11 | FLASH X 150 | 0.5 | مثبط الصدأ الوميضي / HALOX |
| 12 | TEGO-270 | 0.2 | عامل ترطيب الركيزة / TEGO |
| 13 | TEGO-496 | 0.2 | عامل تسوية / TEGO |
| 14 | ماء منزوع الأيونات | 5.8 | — |
| الإجمالي | 100.00 | ||
